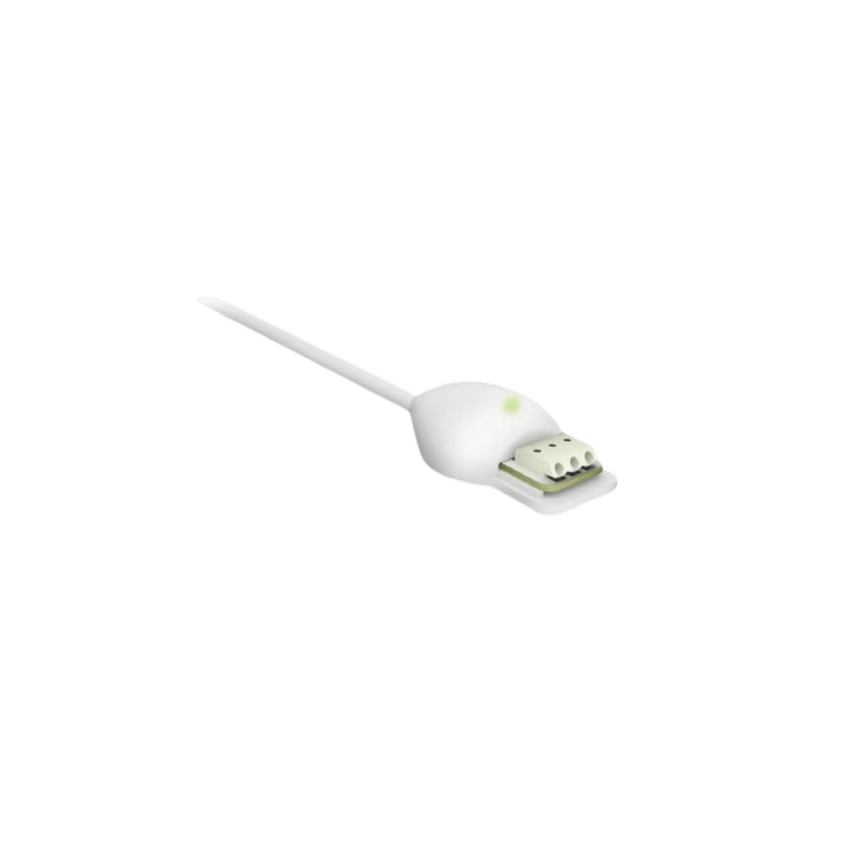

Interfaz Analógica X-Dot / 5.0 V / Conversión A/D 0-1023 / 21 Rangos Predefinidos / Triggers Personalizables / Salida Valor Absoluto / Compatible Nexmosphere API
Interfaz Analógica X-Dot / 5.0 V / Conversión A/D 0-1023 / 21 Rangos Predefinidos / Triggers Personalizables / Salida Valor Absoluto / Compatible Nexmosphere API

NEXMOSPHERE

Interfaz Analógica X-Dot / 5.0 V / Conversión A/D 0-1023 / 21 Rangos Predefinidos / Triggers Personalizables / Salida Valor Absoluto / Compatible Nexmosphere API

Agotado

Precio de venta $ 738.84
Agotado

código fiscal: 46171619

Interfaz Analógica X-Dot / 5.0 V / Conversión A/D 0-1023 / 21 Rangos Predefinidos / Triggers Personalizables / Salida Valor Absoluto / Compatible Nexmosphere API


La interfaz analógica X-Dot permite conectar dispositivos de terceros con salida analógica de 5V a la plataforma Nexmosphere mediante conversión A/D de 10 bits (0-1023). Este dispositivo está diseñado para integración profesional en sistemas de señalización digital, proporcionando tres modos de operación: triggers por rangos predefinidos, triggers por rangos personalizables y salida de valor absoluto. Compatible con todos los controladores Xperience mediante protocolo X-talk, ofrece una resolución programable con referencia de voltaje ajustable desde 1.024V hasta 5.0V para optimizar la precisión según el rango del sensor conectado. La interfaz incluye funciones avanzadas como promediado de muestras, histéresis configurable y temporizadores de estabilidad para aplicaciones críticas.

Características Generales

  • Tensión de alimentación: 5.0 V DC
  • Corriente máxima de salida: 200 mA
  • Rango de entrada analógica: 0.0 - 5.0 V
  • Resolución A/D: 10 bits (0-1023)
  • Rangos predefinidos: 21 rangos de 50 valores
  • Protocolo: Nexmosphere X-talk API
  • Conectividad: Conector wire-to-board
  • Compatibilidad: Todos los controladores Xperience
Desempeño y Funcionalidades
  • Modos de operación: Rangos default, Rangos custom, Valor absoluto
  • Rangos default: 21 rangos (00-20) de 50 valores cada uno
  • Comandos API formato: X001B[Dr=**] para rangos default
  • Comandos API formato: X001B[Cr=**] para rangos custom
  • Comandos API formato: X001B[Av=XXXX] para valor absoluto
  • Solicitud de datos: X001B[RANGE?] y X001B[VALUE?]
  • Definición rangos custom: X001B[CR**:BOT=XXXX] y X001B[CR**:TOP=XXXX]

*Reemplazar "001" por dirección X-talk correspondiente

Físicas y Eléctricas
  • Alimentación: 5.0 V ± 0.2V (proveniente del controlador)
  • Consumo: 200 mA máximo para sensor conectado
  • Conectores: 3 pines: Analog Input, Ground, Supply (+5V)
  • LED de estado: Verde con 4 modos configurables
  • Reinicio: Volver a configuración default al ciclo de poder
  • Reinicio factory: Comando X001B[FACTORYREST]
Configuraciones Avanzadas
  • Setting 1: Comportamiento LED (4 opciones)
  • Setting 4: Modo de salida (4 opciones)
  • Setting 5: Cambio para trigger valor absoluto (1-50)
  • Setting 6: Histéresis para cambio de rango (1-20)
  • Setting 7: Promediado de muestras (12 opciones)
  • Setting 8: Timer estabilidad entrada (7 opciones)
  • Setting 9: Referencia de voltaje Vref (4 opciones)
