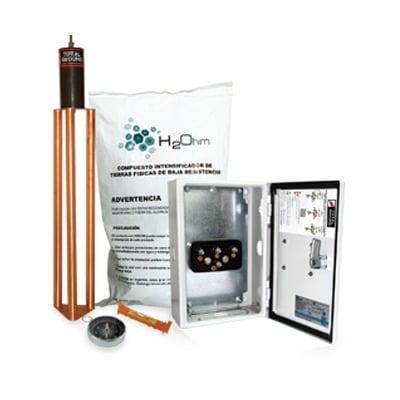

Kit de puesta a tierra de 45 A con Electrodo, Filtro, Acoplador y Compuesto H2Ohm.
Kit de puesta a tierra de 45 A con Electrodo, Filtro, Acoplador y Compuesto H2Ohm.

TOTAL GROUND

Kit de puesta a tierra de 45 A con Electrodo, Filtro, Acoplador y Compuesto H2Ohm.

En inventario y listo para ser enviado

Precio de venta $ 8,866.57

código fiscal: 39121436

Kit de puesta a tierra de 45 A con Electrodo, Filtro, Acoplador y Compuesto H2Ohm.

Logo Total Ground

Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.

Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.

Descripción
  • Electrodo: El Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-45K. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
  • Acoplador de impedancias: Modelo TGC45 con capacidad de 900A, en gabinete NEMA 4 de 20 x 30 x 12 cm.
  • Compuesto H2OHM: Fabricado en base orgánica, elaborado con material higroscópico coagulante de humedad que cuenta con certificado de pruebas de LAPEM y certificado de laboratorio acreditado ante EMA, con valores dentro de la norma CRETIB de no toxicidad ni daño al medio ambiente.
Aplicaciones
  • SITES de cómputo. Consultar Guía de Selección
  • Transformadores. Consultar Guía de Selección
  • Racks de telecomunicaciones.
  • Sistemas satelitales.
  • Sistemas de radio frecuencia.
  • Sistemas de control industrial.
  • Sistemas Fotovoltaicos
Características
  • Electrodo de puesta a tierra modelo TG45K. Capacidad de 45 A.
  • Fabricado de cobre electrolítico altamente conductivo.
  • Diseñado en forma delta tubular.
  • No requieren de mantenimiento preventivo.
  • Incluye dispositivo de filtración de baja frecuencia LCR montado en la misma estructura con un borne de conexión de 1/2 pulgada.
  • Cuenta con acoplador de impedancias en la misma bobina.
  • Proveen la solución completa para telecomunicaciones de acuerdo con los estándares EIA/ TIA J-STD-607-A y BICSI.
  • Para instalaciones residenciales o de baja actividad eléctrica.
Incluye los siguientes componentes:
Cantidad Modelo Descripción
1 TG45K Electrodo.
1 H20HM Saco de 11 Kg de mejorador de suelo.
1 -- Brújula y nivel.
1 TGC45 Acoplador.
Accesorios complementarios (No incluidos):
Cantidad Modelo Descripción
1 ANTIOX Spray protector para conectores.
5 TGCR11 Conector de Bronce.
2 TGAB18 Conector de Varilla.
1 S610 Registro para electrodo.
1 SLY286BLK Cable de cobre recubierto THW-SL Calibre 2 AWG.
1 TGBUSG10 Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad.
1 TGBUE10 Barra de unión y distribución de hilos.
Preguntas Frecuentes
  • ¿Este kit de tierra física me garantiza 5 ohms de resistencia?

    La resistencia del sistema depende directamente de las características del terreno (tipo de suelo, humedad, sales, densidad, compactación, etc) y del mejoramiento que se realice (aplicación de mejoradores químicos, relleno con tierra negra, aumento de la profundidad o cantidad de electrodos). Un dimensionamiento adecuado puede ayudar a reducir los niveles de resistencia, incluso logrando valores muy cercanos a cero.

  • ¿Es necesario colocar las masas Auxiliares?

    Es recomendable integrar el acoplamiento de masas auxiliares mediante el acoplador de impedancias. Aunque no es un componente obligatorio, Total Ground lo sugiere porque, al sumar resistencias en paralelo, reduce significativamente la resistencia total y mejora el rendimiento del sistema. Además, su instalación es requisito para validar la garantía de 20 años en los sistemas de puesta a tierra Total Ground.
