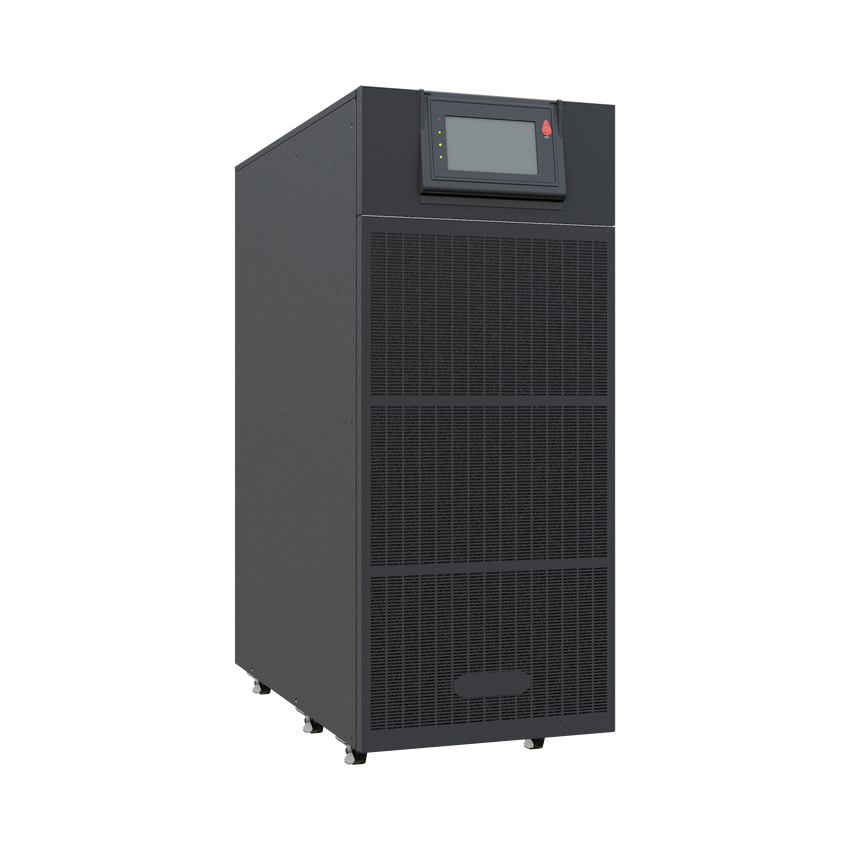

UPS Trifásico de 100 kVA/100 kW, Topología Online Doble Conversión, Voltaje de 208/220 Vca de L-L

UPS LP100KYDC – Sistema de Respaldo Trifásico de Alta Eficiencia (100 kVA / 100 kW)

Serie LP10-100KYDC | UPS en línea sin transformador

El modelo LP100KYDC es una unidad de alimentación ininterrumpida (UPS) en línea de última generación, diseñada para brindar protección eléctrica confiable y de alto rendimiento en entornos críticos. Con una capacidad de 100 kVA / 100 kW y factor de potencia 1.0, es ideal para aplicaciones industriales, centros de datos y sistemas de misión crítica.

Equipo no incluye banco de baterías externo ni baterías internas, se deben cotizar por separado, consultar con departamento de ingeniería modelo  y cantidad adecuada.

Características Principales:

• Tecnología Avanzada:

  • UPS trifásico sin transformador.

  • Inversor de 3 niveles con eficiencia de hasta 94%.

  • Compatible con generadores gracias a su función Power Walk-In.

• Alta Confiabilidad:

  • Amplio rango de voltaje de entrada 132–275 Vac (sin reducción de potencia a partir de 176 Vac).

  • Tiempo de transferencia cero (0 ms) en cambios de red a batería o a bypass.

  • Factor de potencia de entrada ≥0.99 y distorsión armónica (THDi) ≤3%.

• Capacidad de Expansión:

  • Función de paralelismo redundante de hasta 6 unidades.

  • Soporta baterías compartidas entre UPS conectados en paralelo.

• Configuración Flexible de Batería:

  • Admite configuraciones de 16 a 26 baterías por grupo.

  • Corriente de carga hasta 80A, ideal para respaldo prolongado.

• Gestión Inteligente:

  • Interfaces de comunicación: USB, RS232, RS485, SNMP, contacto seco, LBS, relés opcionales.

  • Pantalla LCD remota y sistema de monitoreo avanzado.

• Alta Adaptabilidad de Carga:

  • Factor de potencia de salida 1.0.

  • Soporta cargas desequilibradas, inductivas o capacitiva sin pérdida de rendimiento.

Especificaciones Técnicas:

Entrada:

• Voltaje nominal: 208/120V o 220/127V (3Ph+N+PE)

• Rango de voltaje: 132–275 Vac para carga al 100%

• Frecuencia: 40–70 Hz (auto detección 50/60 Hz)

• THDi: ≤3%

• Factor de potencia: ≥0.99

Salida:

• Voltaje: 208/120V o 220/127V (3Ph+N+PE)

• Regulación: ±1%

• Frecuencia: 50/60 Hz ±0.02% (modo batería)

• Factor de cresta: 3:1

• THDv: ≤2% (carga lineal), ≤5% (no lineal)

• Sobrecarga: Hasta 150% por 1 minuto, >150% durante 1.2s (protección)

Baterías:

• Configuración: 16–26 baterías (configuración estándar: 20 piezas)

• Corriente de carga máxima: 80A

• Voltaje: ±96 a ±156 Vdc (según número de baterías)

Ambiente:

• Temperatura operativa: 0 a 40 °C

• Humedad: 0–95% sin condensación

• Altitud: <1000 m (derating >1500 m)

• Ruido: <68 dB

Físico:

• Dimensiones (An×Prof×Alt): 600 × 850 × 1600 mm

• Peso neto: 321 kg

Certificaciones:

• Seguridad: UL1778&comma; CSA 22.2-107.3-14

• EMC: FCC Part 15 Subpart B&comma; ANSI C63.4 2014

• Energía: Energy Star 2.0
