SAFE SIGNAL

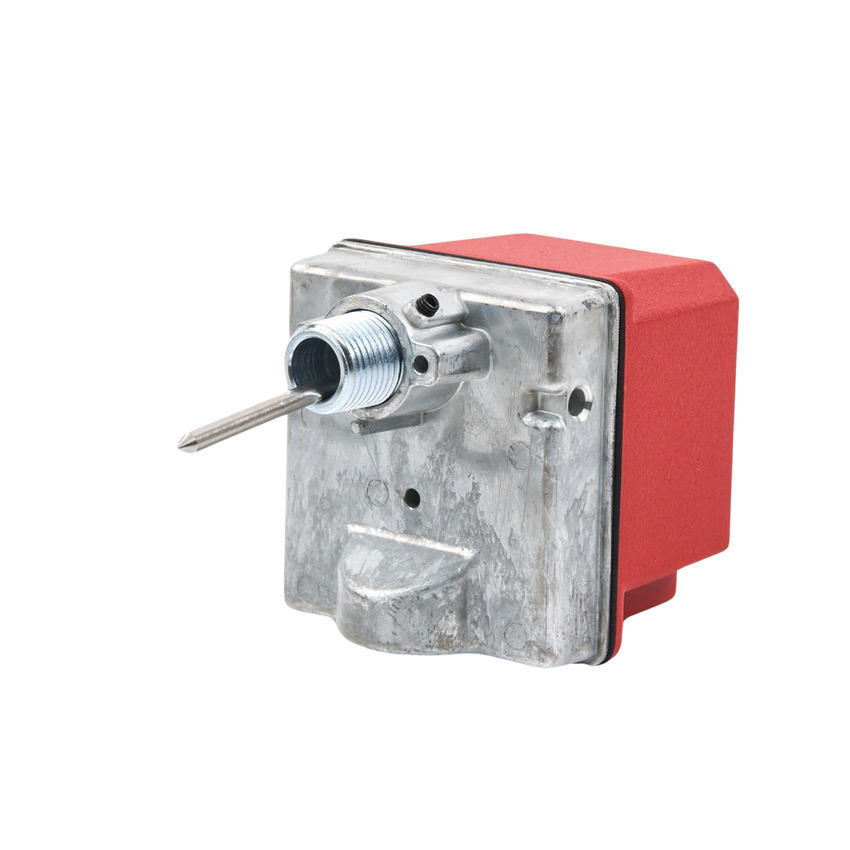

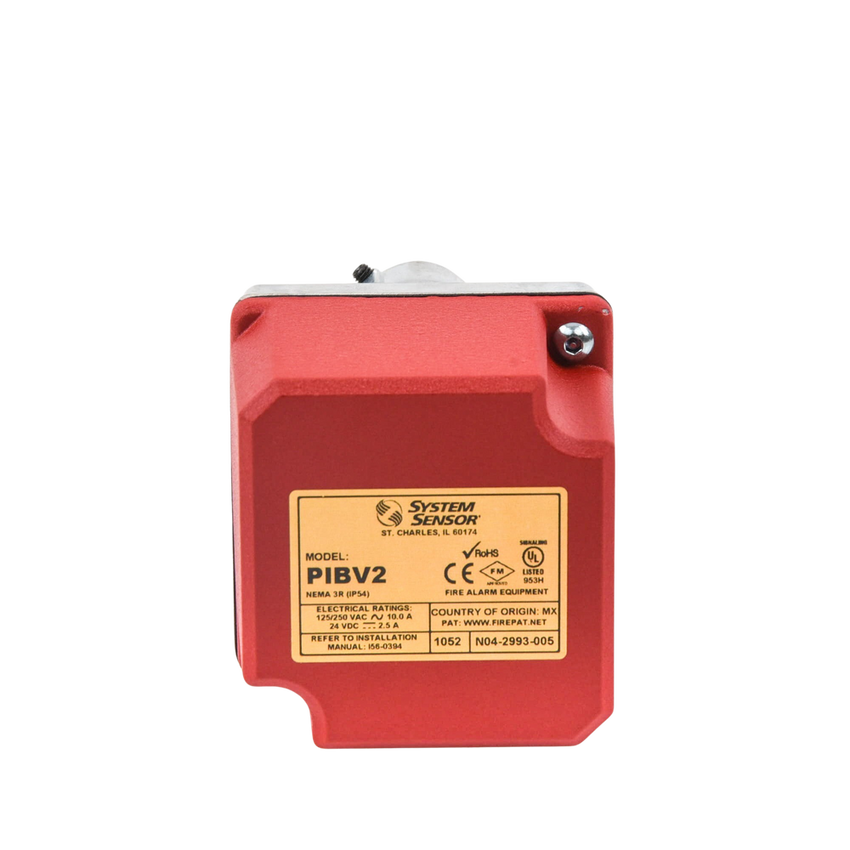

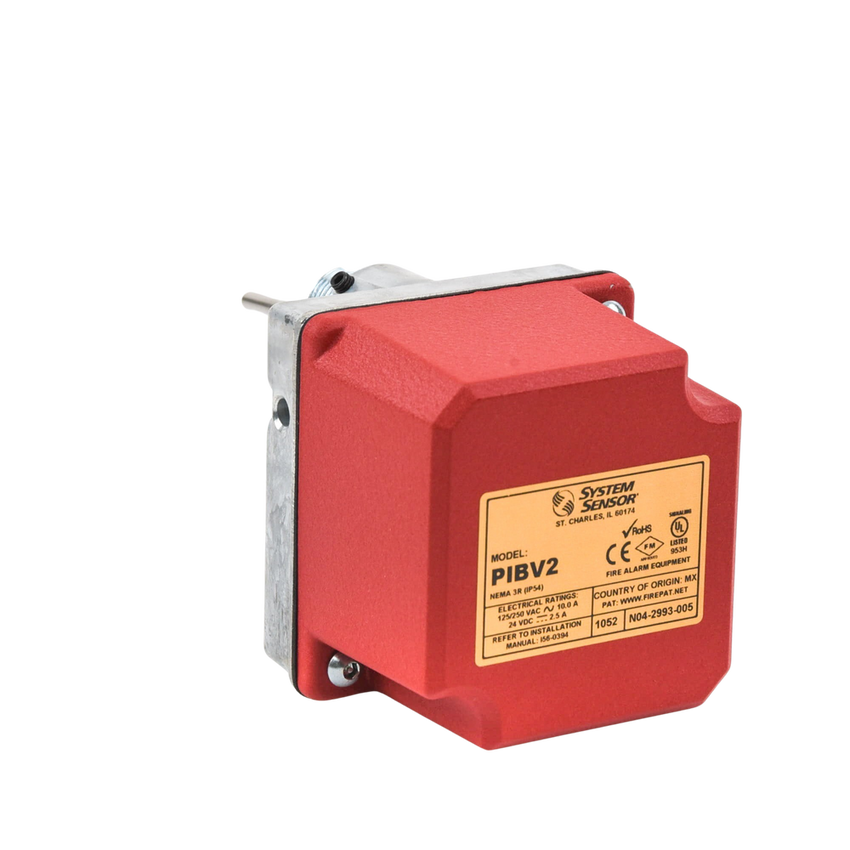

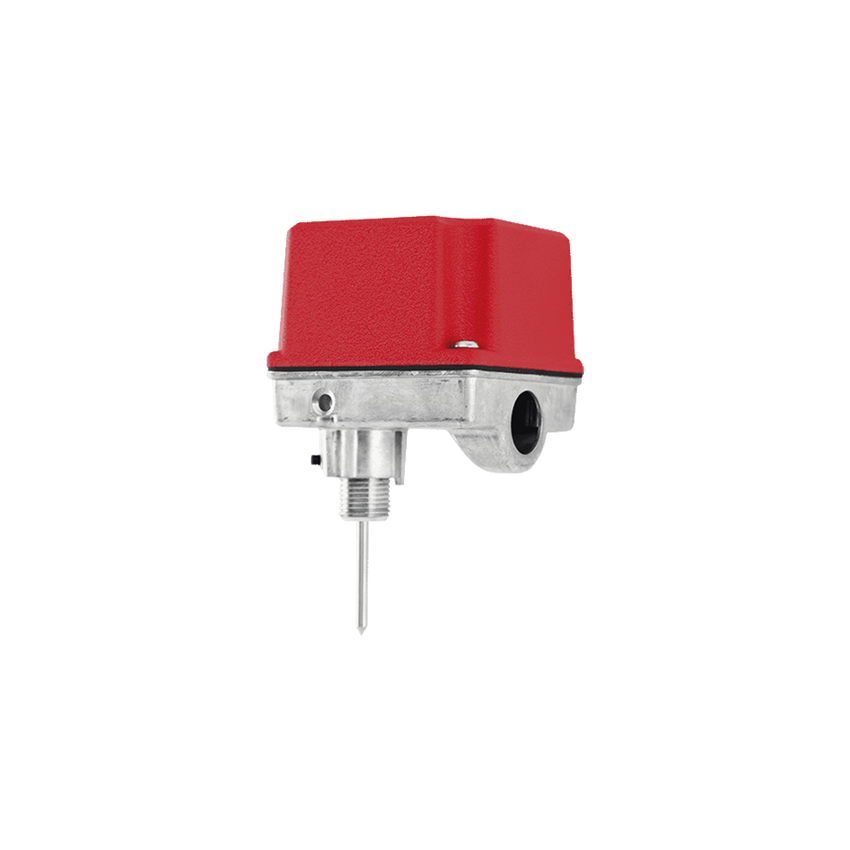

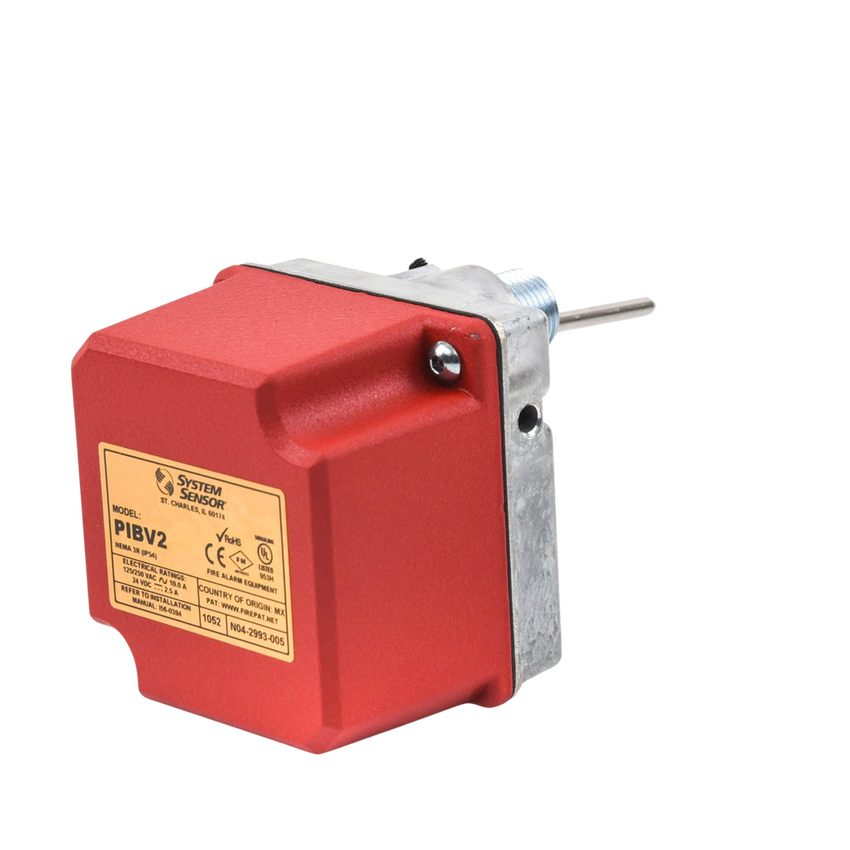

Interruptor de Supervisión de Válvulas Tipo Poste Indicador y Mariposa

En inventario y listo para ser enviado

Precio de venta $ 2,288.53

código fiscal: 46191507

Interruptor de Supervisión de Válvulas Tipo Poste Indicador y Mariposa

Características Principales

  • Actuador bidireccional con entrada de un solo lado
  • Alambre hasta 12 AWG, máximo grosor
  • Rango de temperatura: -40°C a 49°C
  • Sincronización activa, alarma y campana simultáneamente
  • Tornillos de cubierta a prueba de manipulaciones
Especificaciones Físicas
  • Dimensiones: 4¼˝H × 3½˝W × 3¼˝D (10.8cm × 8.9cm × 8.2cm)
  • Peso: 2 lbs. (0.9 kg)
  • Montaje: Rosca ½˝ NPT
  • Entrada de conduíto: Una entrada lateral para conduíto ½˝
  • Extensión del vástago: 35/32˝ (8.0 cm)
  • Conexiones eléctricas: Dos juegos de contactos SPDT encerrados en un bloque de terminales duradero
  • Accesorios: Kit de hardware de repuesto (A3010-00), Wrench de seguridad, Tornillos antimanipulación
Especificaciones de Funcionamiento
  • Rango de temperatura: -40°F a 120°F (-40°C a 49°C)
  • Clasificación del envolvente: UL interior/exterior, NEMA 3R cuando el actuador está montado verticalmente
  • Clasificación eléctrica: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
  • Aplicaciones: Sistema de rociadores automáticos (NFPA 13), Viviendas unifamiliares y bifamiliares (NFPA 13D), Ocupaciones residenciales hasta 4 pisos (NFPA 13R), Código Nacional de Alarmas de Incendios (NFPA 72)
  • Garantía: 3 años
Características de Diseño
  • Housing de metal fundido resistente a la intemperie
  • Actuador bidireccional
  • Actuador de longitud ajustable con función de desconexión
  • Diseñado para funcionar sin requerir ajustes adicionales en válvulas cortas
  • Cubierta con tornillos antimanipulación (patente US 5,213,205)
  • Conexión a tierra incluida
Certificaciones
  • Listado UL para uso interior y exterior
  • Aprobado por Factory Mutual (FM)
  • Aprobado por CSFM
  • Aprobado por MEA
Compatibilidad y Aplicaciones
  • Diseñado para válvulas de indicador poste y mariposa
  • Compatible con válvulas de poste, poste empotrado y reducción de presión
  • Montaje aceptable en posición vertical y horizontal del actuador
  • No requiere accesorios de ángulo recto gracias a la entrada directa del conduíto
Especificaciones Eléctricas
  • Contactos: Dos juegos de contactos SPDT (Forma C)
  • Capacidad: 10.0 A @ 125/250V AC; 2.5 A @ 6/12/24V DC
  • Clasificación: 125/250 VAC 10 A, 24 VDC 2.5 A
  • Conexiones: Compatibilidad con alambre hasta 12 AWG
Requisitos de Instalación
  • Instalación sin interferir con la operación normal de la válvula
  • Ajuste para operar dentro de dos revoluciones de la válvula de control
  • Máximo desplazamiento de un quinto de la distancia desde su posición normal
  • No permitir que los conductores desnudos excedan el alojamiento del interruptor
  • No hacer bucles con los cables

Información de Pedido

  • PIBV2: Interruptor de supervisión para válvulas de indicador poste y mariposa
  • PIBV2A: Interruptor de supervisión para válvulas de indicador poste y mariposa (modelo ULC)

Accesorios

  • A3010-00: Kit de hardware de repuesto (llaves, tornillos)
  • WFDW: Llave antimanipulación para cubierta
  • 546-7000: Kit de interruptor de manipulación para modelo UL
  • HEXW: Llave hexagonal
  • S07-66-XX: Tornillos antimanipulación para cubierta

Información de Contacto

Para obtener información adicional, visite: www.safesignalsprinkler.com

Para soporte técnico: 844-597-8655

Especificaciones sujetas a cambio sin previo aviso
