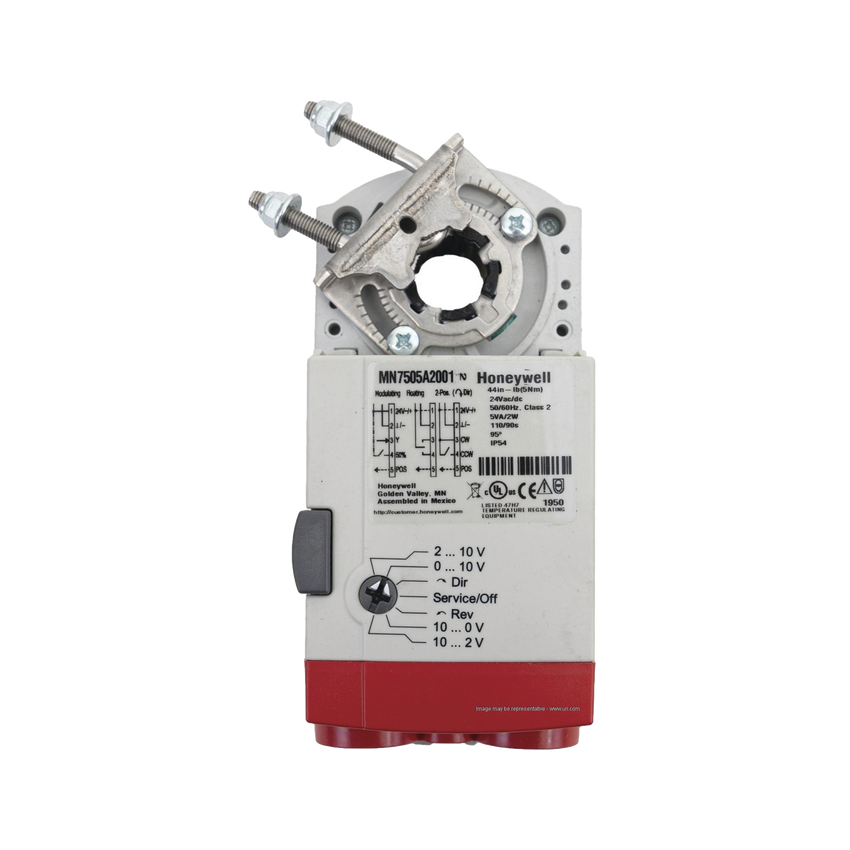

Actuador de acoplamiento directo serie N34
Actuador de acoplamiento directo serie N34

HONEYWELL BMS

Actuador de acoplamiento directo serie N34

Solo queda 1 producto

Precio de venta $ 2,142.63

código fiscal: 41112109

Actuador de acoplamiento directo serie N34

Características principales

  • Actuador de acoplamiento directo, sin retorno por resorte
  • Par de torsión máximo de 10 Nm
  • Compatible con sistemas de HVAC avanzados
  • Bajo consumo energético y alta eficiencia
  • Fácil instalación y mantenimiento reducido
Especificaciones técnicas
  • Par de torsión: 300 lb-in. (34 N•m)
  • Par máximo (stall): 354 lb-in. (40 N•m) en modo modulante
  • Control: 24 Vac modulante (0-10 Vdc, 2-10 Vdc, 4-20 mA)
  • Tiempo de operación: 95 segundos a 60 Hz
  • Temperatura de operación: -5°F a 140°F (-20°C a 60°C)
  • Humedad: 5% a 95% RH no condensante
  • Protección: NEMA2 o IP54 en montaje horizontal
  • Diseño: 60,000 ciclos de carrera completa
  • Peso: 3.2 lb (1.45 kg)
Aplicaciones
  • Control de caudal en compuertas de volumen
  • Válvulas rotativas de cuarto de vuelta (bola o mariposa)
  • Válvulas lineales con mecanismo de biela
  • Sistemas HVAC (calefacción, ventilación y aire acondicionado)
Características constructivas
  • Adaptador de eje autoregulable
  • Cubierta de acceso para conexiones
  • Desacoplamiento para ajuste manual
  • Límites finales mecánicos
  • Conmutadores auxiliares instalables in situ
  • Selector de dirección de rotación
  • Indicador mecánico de posición
  • Conexiones eléctricas bajo cubierta extraíble
Conexiones y compatibilidad
  • Alimentación: 24 Vac ±20% (Clase 2), 24 Vdc
  • Consumo: 16 VA (modulante), 40 VA (flotante)
  • Impedancia de entrada: 100K ohms mínimo
  • Señal de retroalimentación: 0 o 2-10 Vdc
  • Frecuencia: 50/60 Hz
  • Certificaciones: UL, cUL, CE, C-TICK
Montaje
  • Diámetro eje redondo: 0.375 a 1.06 in. (10 a 27 mm)
  • Cuadrado de eje: 1/2 a 3/4 in. (13 a 19 mm)
  • Longitud mínima del eje: 7/8 in. (22 mm)
  • Montaje: En cualquier orientación (sin IP54 si está invertido)
  • Accesorios: Adaptador de eje autoregulable (suministrado)
Accesorios
  • 27518 Junta esférica (5/16 in.)
  • 103598 Junta esférica (1/4 in.)
  • 205860 Potenciómetro de posición mínima
  • 27520A-E,G,H-L,Q Vástago (5/16 in. de diámetro)
  • 32000085-001 Brida de cable a prueba de agua
  • 32003036-001 Carcasa de protección
  • 32004254-003 Adaptador de eje autoregulable
  • 50001194-001 Kit de montaje en pie
  • SW2-US Paquete de interruptores auxiliares
